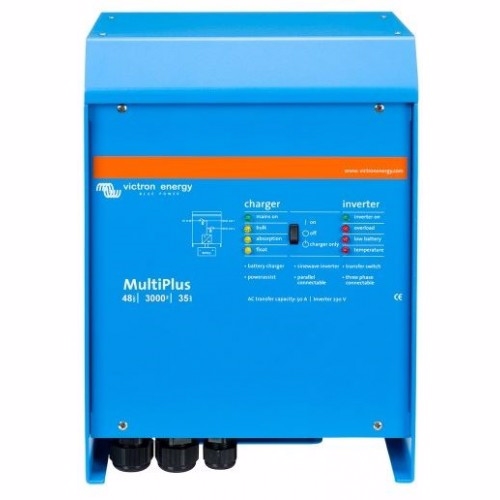

Victron Multiplus lader/Inverter 48V/3000W/35A-16A

- 10%

SUPER SALE · SKARP PRIS

Victron Multiplus lader/Inverter 48V/3000W/35A-16A

Varenr:16020

EAN:8719076024040

Vekt:18 kg.

~~12.256,25~~

1 stk. kun 11.031,25 NOK
pr. stk.

Innhent tilbud på massekjøp

Din sikkerhet

Leveringstid 2-5 dager

Toll, moms og avgifter inkludert

30 dagers returrett

Stort utvalg og billig frakt

38900752

info@batterinett.no

Beskrivelse

Victron MultiPLUS lader & inverter er en kraftig sinus-inverter, batterilader og AC nettbryter kombinert i et kabinett.

Victron Multiplus 48v 3000w inverter kan samtidig gi opp til 35Ah ladeeffekt til forbruks- eller startbatteri.

Specifikationer

Download

Merke Victron Energy

MULTIPLUS
PowerControl: Ja
PowerAssist Ja
Overføringsbryter (A): 16A

INVERTER
Inngangsspenningsområde (V DC): 38 - 66V
Fortsatt. utgangseffekt ved 25 ° C (VA): 3000
Fortsatt. utgangseffekt ved 25 ° C (W): 2400
Fortsatt. utgangseffekt ved 40 ° C (W): 2200
Fortsatt. utgangseffekt ved 65 ° C (W): 1700
Toppeffekt: 6000W

LADER
AC-inngang Inngangsspenningsområde: 187-265 VAC - Inngangsfrekvens: 45 - 65 Hz
Ladespenning 'absorpsjon' (V DC): 57.6
Ladespenning 'float' (V DC): 55.2
Lagringsmodus (V DC): 52.8
Lad det aktuelle husbatteriet (A): 35 ved 25 ° C
Batteritemperatursensor: Ja

GENERELT:
Programmerbart relé: Ja
VE.Bus kommunikasjonsport: For parallell- og trefasedrift, fjernovervåking og systemintegrasjon
Fjernkontroll på / av: Ja
Beskyttelseskategori: IP21
Batteritilkobling: Fire M8 bolter (2 pluss og 2 minus tilkoblinger)
230 V AC-tilkobling: Skruterminal 13mm2 (6 AWG)
Dimensjoner (hxbxd i mm): 362 x 258 x 218
